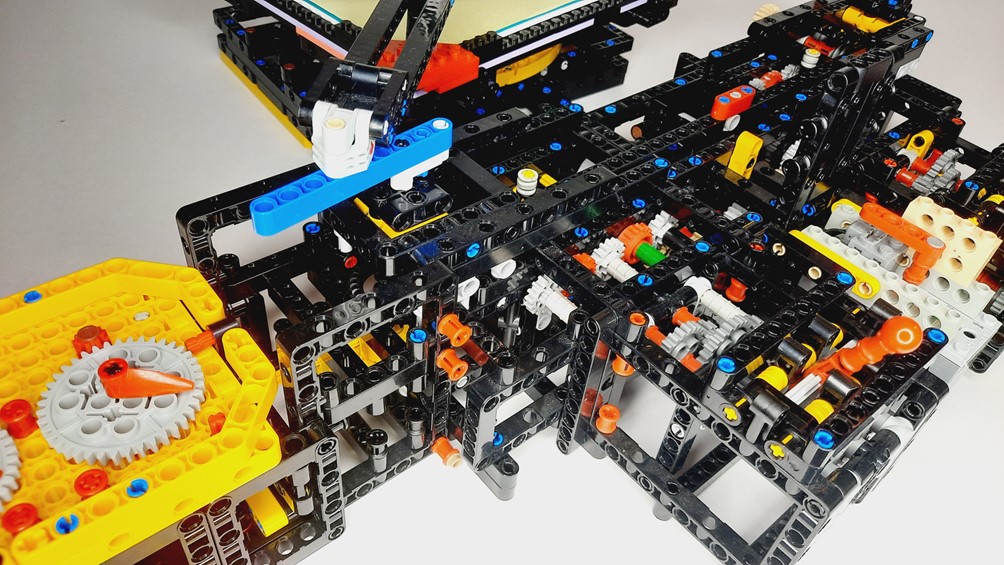

Le spirographe est une machine permettant de dessiner des figures géométriques. Comme beaucoup, j’ai voulu créer ma propre version. Cependant pour celle-ci, je l’accompagne d’un configurateur de dessin en excel. Il est ainsi possible de choisir son dessin et ensuite configurer le spirographe.

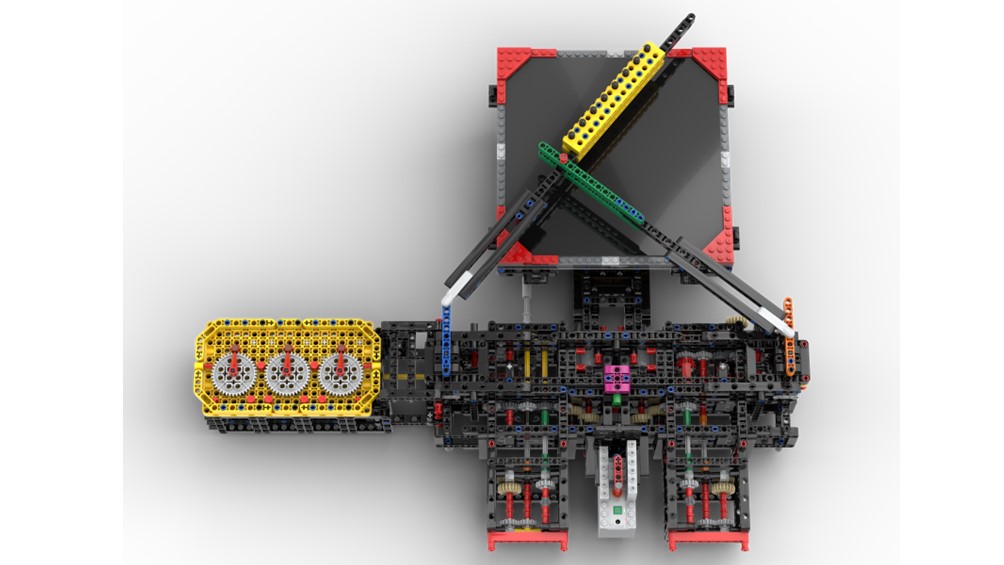

Pour la configuration du spirographe, qui permet de générer plus d’un millier de dessins géométriques différents, elle comprend :
- 1 switch (position gauche ou droite) pour 2 modes de fonctionnement
- Une boite de vitesse 5 rapports pour la rotation du plateau
- Le changement de sens de rotation du plateau
- Une boite de vitesse 6 rapports pour le support rotatif du bras
- 6 positions de fixations différentes sur chaque support rotatif des bras
- 66 combinaisons d’intersection des 2 bras
- 15 positions différentes pour la fixation du marqueur.
Pour le simulateur de dessin, appelé Spirograph Drawer, il suffit de modifier les paramètres (Position, Gear, Angle et/ou Switch) pour en obtenir un nouveau. Dès que le choix de configuration ou de dessin est fait, les paramètres doivent être transposé au spirographe. De plus, il existe un compteur afin de connaitre l’état d’avancement du dessin et ainsi l’arrêter à temps lorsqu’il est terminé.
Télécharger Spirograph Drawer
